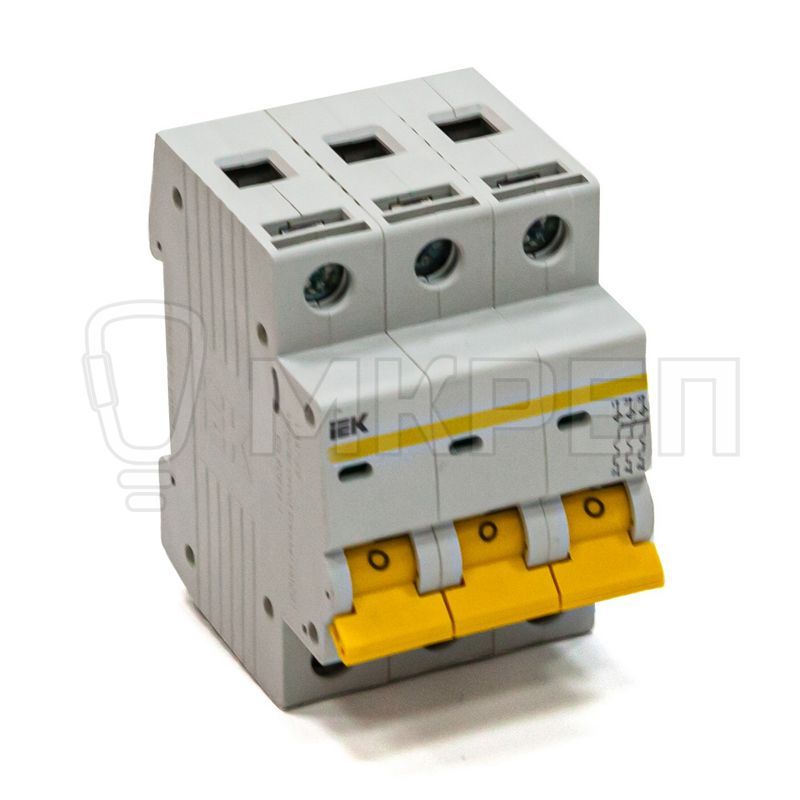

Автоматический выключатель, 50А, 4.5кА, 3х-полюсной, IEK ВА47-43

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

• электроприборы, освещение – выключатели с характеристикой В,
• двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
• двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:

• контакт состояния КС47;
• контакт состояния КСВ47;
• расцепитель минимального напряжения РММ47;
• расцепитель независимый РН47.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50 °С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики:

Количество полюсов	3
Номинальный ток	50 А
Характеристика срабатывания - кривая тока	C
Номинальное рабочее напряжение	400 В
Отключающая способность по EN 60898	4,5 кА
Ширина по количеству модульных расстояний	53,4 мм
Макс сечение входящего кабеля	25 мм²
Номинальное напряжение постоянного тока - DC	≤ 48 В
Номинальное импульсное выдерживаемое напряжение	4 кВ
Класс токоограничения	3
Частота	50 Гц
Степень защиты - IP	IP20

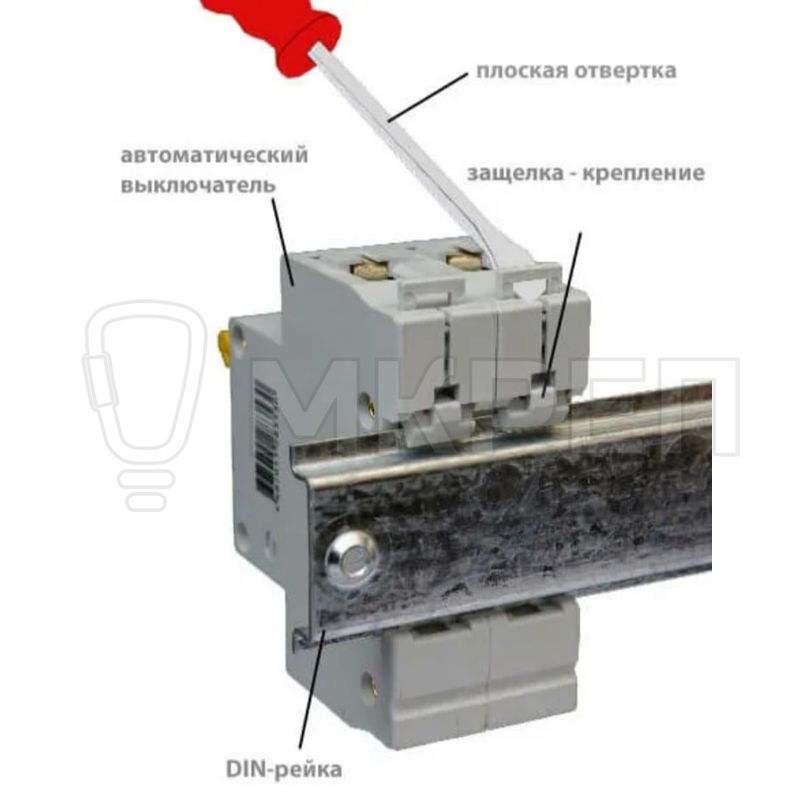

Тип монтажа	на DIN-рейку
Климатическое исполнение	УХЛ4
Тип расцепителя	Тепловой, электромагнитный
Сфера применения	Промышленное и бытовое
Общ количество полюсов	3
Тип напряжения	Перемен./постоян. (AC/DC)
Монтажная глубина - ниши	73,6 мм
Тип подключения	Винтовое соединение
Количество силовых полюсов	3
Время срабатывания расцепителя в зоне КЗ tm	0,1 с
Наличие взрывозащиты	Без взрывозащиты
Тип монтажной рейки	35x7.5
